HY-QC353東風1120GA軍車潤滑系統實訓臺
一、產品簡介

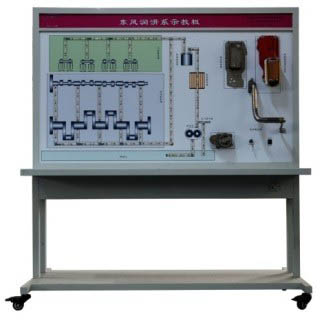

本設備為東風汽車ISDE發動機潤滑系統工作原理示教板，具有較強的教學意義。在設備的展示面板上，齊全的布置著汽車機油潤滑系統的各種零部件。包含機油濾清器、機濾座、集濾器、機油泵、機油散熱器等。展示面板上繪有高清潤滑系統原理圖 ，通過LED指示燈，可動態模擬潤滑系統工作原理，直觀的了解機機油在潤滑系統的運動軌跡。兩種模式的切換，體現高、低壓時潤滑油的潤滑路徑。本設備教學生動逼真、理論與實踐相結合，是汽車培訓專業必備教學實訓設備之一。
二、結構組成
設備臺架，高清面板圖、機油泵、機油濾清器、機濾座、機油散熱器、動態原理指示燈等組成。配套使用跟說明書，出廠合格證，保修卡等。
三、實訓項目
康明斯isde發動機潤滑系統的零部件認知了解實訓
康明斯isde發動機潤滑系統零部件的內部結構展示實訓
康明斯isde發動機潤滑系統的工作原理實訓
康明斯isde發動機潤滑系統的油路走向及循環原理實訓
康明斯isde發動機潤滑系統的主要作用實訓
四、功能特點
1、系統認知：
通過真實的潤滑系統的汽車零部件，認識、了解潤滑系統各個部件。并了解各個零部件的內部結構和安裝位置。通過各個零部件的協同工作，掌握整體潤滑系統的結構組成和工作原理。
2、動態運行功能：操作控制開關，通過LED指示燈的走向，直觀了解潤滑油的工作路徑。
通過改變模式開關，潤滑系統的路線有所改變，了解潤滑系統的在正常和非正常的情況下潤滑油路的走向。
3、識圖與顯示功能
面板繪有高清晰度系統彩色電路原理圖，（與原廠圖相對應）提供識圖、讀圖教學知識。高亮度二極管指示燈，實時顯示潤滑系統的工作狀態。
4、便捷功能
在示教板的中部，設置課件擺放桌面，長度為30CM。在教學過程中，可以擺放一些工具或者學生筆記等學習用品。為授課老師與學員提供便利學習條件。實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
5、臺架工藝：實訓臺底座部分采用國標鋼性材料焊接，面板柜沖采用一次沖壓而成，臺架表面采用高溫噴塑處理，使設備耐油污強且不褪色，面板柜與底座可分離。控制臺簡單明了操作更為方便，本設備具有較強的實訓意義，外表整潔美觀，工作安靜。
6、面板工藝：
控制面板采用優質鋁塑板為面板，后襯塑料板，采用平板激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用。
7、教學指導：實驗臺配備詳細的使用說明和實訓指導資料，產品合格證，保修卡等。
五、技術參數：
外形尺寸：1220*700*1850
輸入電源：交流220V
工作電源：直流12V
輸出功率：60W
工作溫度： -50℃～50℃；
顏 色：7032灰白色
使用車型：東風
車型還有：東風、陜汽、解放、豪沃、勇士、猛士、BJ80、依維柯、獵豹等等
|
