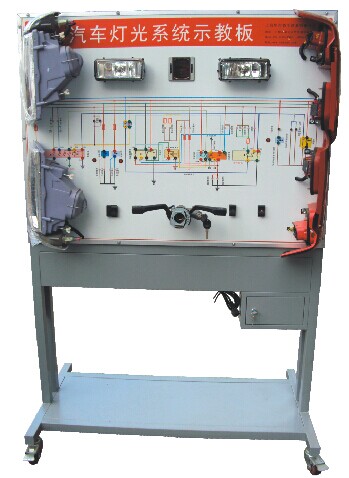

HY-QC605B型汽車燈光系統示教板
【產品簡介】
汽車燈光系統示教板選用原車燈光系統實物，展示汽車燈光系統的結構與原理；面板上繪有完整的燈光系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。
本示教板功能齊全、操作方便、安全可靠。
【結構組成】
前大燈、前角燈、前霧燈、側燈、燈光開關總成、變光開關總成、尾燈、牌照燈、后霧燈、剎車燈開關、倒車燈開關、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
【功能特點】
1、操縱開關及按鈕，可真實演示汽車燈光系統的工作過程。數顯表顯示電壓值；
2、通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
3、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
4、立式展柜臺架二層結構，方便檢測工具的擺放。整體結構合理，美觀大方，表面采用烤漆工藝，帶自鎖 腳輪。
5、發光二極管顯示燈光狀態；
6、外形尺寸：1240mm×550mm×1850mm（長×寬×高）
|
