HY-QCX203電池管理系統(BMS)實訓臺
一、實驗臺功能簡介
該設備用于培養職業院校學員掌握電動汽車動力電池管理系統（BMS）性能特點、結構等基本原理知識，掌握動力電池管理系統（BMS）精準的 SOC 估算、精確的單節電池電壓檢測，能夠完成電動汽車在運行、充電和調試過程中對電池組的工作狀態進行實時高效的檢測，達到對電池組智能化管理，有效的延長電池組使用壽命等作用。
1、實訓臺具有完善的系統功能：總電壓檢測、總電流檢測、實時數據顯示、內部CAN通信、外部CAN通信、過壓過流反接保護、SOC控制、充放電控制、單體電壓檢測、故障等級報警、PC機監控、數據存儲、故障信息存儲、能量均衡、熱管理等強大功能。
2、診斷系統；內容包含設備工作狀態檢測、設備故障的診斷與測試、設備故障原因讀取、自動控制等功能。
3、實訓臺具有通訊功能：串口RS485等通訊功能，工作情況下，BMS將電池的詳細數據送給整車控制器，并上報必要的告警信息，以防止電池被超范圍使用。也能將電池的詳細數據發送至儀表行顯示。電池充電的過程中，BMS 能實現和充電機之間的通訊，實現了過充的保護，保證了充電的安全。
4、實訓臺具有高安全性、穩定性和可靠性：系統采用大規模集成電路、濾波、高等級隔離、數據冗余等先進技術，保證了系統的安全性、可靠性和穩定性。
二、實訓臺組成

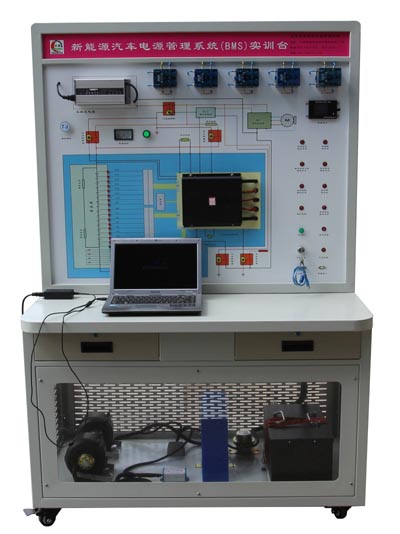

實訓臺由測量面板、鋰電池管理系統控制模塊（BMS）、筆記本電腦、總電壓表、鋰電池組、車載充電器、主繼電器組、電動高壓電源開關、點火開關、鋰電池性能狀態顯示屏、診斷系統、各個系統的工作狀態指示、故障觸發控區、充放電模式開關、充放電模式指示燈、放電實驗負載驅動電機、電機控制器、整車控制器模塊、加速踏板、DC-DC模塊等組成。
檢測臺：優質吉祥鋁塑板，經高清UV噴涂，電路圖清晰鮮艷，線條分明。能充分展示電路原理。檢測端子為機械雕刻開孔，統一標準。內嵌式面板尺寸為1000*850mm，外表看不到任何安裝痕跡。
設備抬頭：抬頭為分離式，與整體面板徹底區分開來，使之便于安裝，并看不到安裝孔位，美觀大方。
工作臺：配套工作臺，尺寸為1200*430*820mm .，工作臺面前部為圓形角，防止學員碰倒直角受傷。頂部配套高壓絕緣墊。耐高壓10KV
工具箱：配套工具箱，為雙抽屜工具箱，雙內軌道，并帶有鑰匙鎖，提供維修工具與檢測儀器的保管功能。
展示柜：鈑金一次沖壓而成，前部為鏤空設計，并安裝有透明亞克力，使設備完全展現眼前，左側右側為實心板，后部為柵格防護板，具有通風，散熱、安全防護等功能，
二、性能參數（定制型）
鋰電池管理系統是一款 SBS 智能電池管理系統，主要特點如下：
? 充放電同口，BMS 為內供電模式。
? 內置智能電池管理系統，可編程電壓/電流/容量/溫度等各種參數。
? 內置電池電化學特性模型和內阻跟蹤技術實現電池電量的準確計量。
? 實時有源電池平衡技術,高效實現電池平衡，延長電池壽命，增加電池組可用容量。
? 智能保護算法實現電池的過充/過放/過溫/過流/短路/內阻突變/溫升突變等各種保護。
? SMBUS／RS485 通訊接口,可以實現與各種智能終端/用電設備/監控系統的無縫對接。
? 可增配 CAN 總線接口模塊。
? 2.4 寸彩色液晶顯示器（選配），電池信息實時采集顯示，內置有 R485 通訊總線，實
現與上位機遠程數據通訊。
1. 管理系統（含功率回路）電氣參數：
? 控制電路工作電流（通訊和檢測保護正常工作，Vcell=3.6V）：0.4mA
? 控制電路待機電流（停止通訊，檢測保護正常工作，Vcell=3.6V）：0.085mA
? 單體電池電壓范圍：2.0V-4.5V
? 單體電池電壓典型測量誤差：±5mV（@0-60 度）
? 主回路額定電流：150A（DC1）
? 峰值電流：1000Ａ（３秒）
? 主回路電流測量誤差：1% FS
? 電量估算誤差：3%-10%（取決于電池型號）
? 溫度測量范圍：-40℃到+90℃
? 溫度測量誤差：±1℃（@0-85℃）
? 工作電流：12V@1.4mA
? 連接器：ＳＭＰ２．５４
2. RS485 顯示器電氣參數（外置式）：
? 顯示器規格：2.4 英寸 65K 色彩色，分辨率 320x240
? 顯示器工作電壓：12V-58V
? 顯示器工作電流：10mA@20V
? 顯示器外形尺寸：106 x 68 x 15mm
3. 使用環境：工作環境溫度：-40℃到+70℃。
印刷電路硅膠涂覆，適合潮濕、水汽、鹽霧等嚴酷的工業環境。
三、實驗項目
1、鋰電池充電性能實驗；
2、鋰電池放電性能實驗；
3、鋰電池溫度極限保護實驗；
4、放電電流保護實驗；
5、充電電流保護實驗；
6、PC機充電電壓參數設置實驗；
7、PC機放電電壓參數設置實驗；
8、PC機充電電流參數設置實驗；
9、PC機放電電流參數設置實驗；
10、PC機充放電溫度參數設置實驗；
11、PC機系統自適應參數設置實驗；
12、PC機故障復位參數設置實驗；
四、設備參數：
18.實驗臺尺寸：1220mm*650mm*1900mm(長*寬*高)；
19.輸入電壓：二相三線 ～220V±10% 50Hz
20.診斷屏幕尺寸：7寸
21.診斷能力自鎖：專一性只適用于本設備。
22.連接類型：串口
23.系統電壓: DC12V//24V
24.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
25.工作電壓: 48VDC(三元鋰電池組)
26.放電負載功率：1KW
|
