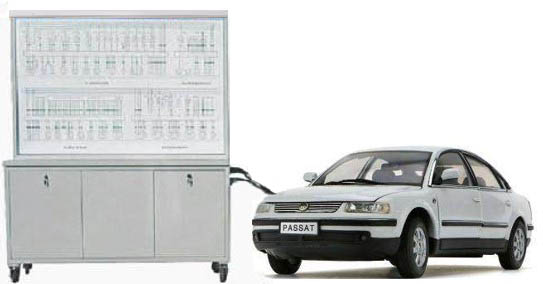

HY-QC101F帕薩特整車綜合實訓系統
（一） 產品簡介
帕薩特整車綜合實訓系統，由帕薩特B5原車整車與實訓臺組成，實訓臺是通過與實車連接實現對發動機、變速器、ABS、CAN-BUS的故障診斷與測量，可反復進行診斷與測量，對原車系統無任何損壞，并分別從發動機、變速器、ABS、CAN-BUS等系統控制模塊與線束之間安裝可檢測和設置故障的故障端子臺，故障端子臺的測量端子與發動機、變速器、ABS、CAN-BUS等控制模塊的線束相對應，使用萬用表和示波儀等可從故障端子臺的端子處測量該車正常工作下的各種動態參數。汽車各系統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車各系統結構與原理及工作過程。適用于各類型院校及培訓機構對汽車整車理論和維修實訓的實訓教學需要。帕薩特整車綜合實訓系統實訓功能齊全、操作方便、安全可靠。
（二） 結構組成
帕薩特整車和實訓臺二部分組成，其包含了整車各部件模塊：分別為發動機、空調系統、自動變速器、ABS制動系統、舒適與安全系統、起動系統、電源系統、燈光雨刮音響系統、儀表系統。實訓臺上的實訓模塊均通過汽車原車線束連接，充分滿足了實訓真實性的要求。各傳感器及執行器安裝數字顯示表、實訓臺帶鎖止萬向的腳輪。
（三） 功能特點
1． 汽車各系統正常運行�？刹鸪刂婆_，整車可正常行駛。
2． 故障模擬系統可模擬實際運行工況，設置多種實車各系統常見故障。已設置不少于35個故障點。
3． 指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。
4． 控制臺面板上繪有各系統彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析各控制系統的工作原理與工作過程。
5． 控制臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器，如電阻、電壓、電流、頻率、波形信號等。
6． 實訓系統加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。
7． 實訓系統底座部分采用實驗桌，面板柜沖壓成形，表面采用烤漆工藝，控制面板柜底座帶萬向自鎖腳輪裝置。
（四） 技術參數
1．外形尺寸：
汽車：原車尺寸
實訓臺：1740mm X 1040mm X 1850mm（長X寬X高）
2．工作電源：12V/60AH蓄電池
3．油箱容積：原車
4．工作溫度：-50℃～50℃、
