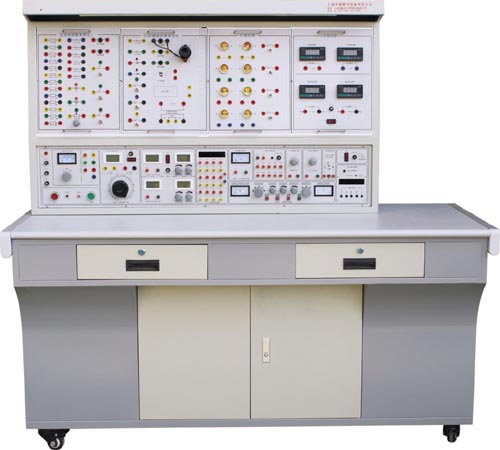

HYK-870E電工電子實訓考核裝置
電工電子技術實訓考核裝置是我公司根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 的要求，按照職業教育的教學和實訓要求而研發的產品，實訓內容涵蓋 “ 電路分析 ”“ 電工基礎 ”“ 電工學 ”“ 模擬電子技術 ”“ 數字電子技術 ”“ 電機控制 ”“ 繼電接觸器控制 ” 等課程實訓項目，結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了要求的 新一代電工電子實訓考核裝置 。
一、技術性能
1 、輸入電源：三相四線（或三相五線）～ 380V±5% 50Hz
2 、溫度： -10℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 1.5KVA
4 、重量： 150Kg
5 、外形尺寸： 1400mm × 700mm × 1500mm
二、實訓裝置基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：
1 、控制及交流電源部分
（ 1 ）提供三相固定 380V 交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（ 2 ）提供單相 0 ～ 250V/ 2A 連續可調交流電源一路（配備一臺 0.5KVA 單相調壓器）。同時經整流環節可得一組 0-240V 連續可調直流電源，有表指示輸出電壓值。
（ 3 ）提供 2V 、 4V 、 6V 、 8V 、 10V 、 12V 、 14V 、 16V 、 18V 、 20V 、 24V 低壓交流電源，電流 1.5A 。
（ 4 ）提供～ 220V 插座 2 只，為外部儀器提供工作電源。
（ 5 ）配備實訓用 250V/30W 日光燈管及支架一套。
2 、直流電源部分
（ 1 ）雙路恒流穩壓電源，二路輸出電壓均為 0-30V ，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出追大電流為 1.5A ，具有預設式限流保護功能，輸出有 0.5 級數字電流表、電壓表指示，電壓穩定度 10 -2 ，負載穩定度 10 -2 ，紋波電壓 5mv 。
（ 2 ）低壓 直流穩壓電源： +5V ，電流 0.5A ，有表指示。
3 、函數信號發生器：輸出正弦波、矩形波、三角波
（ 1 ）頻率范圍： 5Hz-550KHz ，含五個頻段。
（ 2 ）頻率指示：由 Hz 表直接讀出。
（ 3 ）電壓輸出范圍：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz
三級衰減： 0db ， 20db ， 40db ，具有連續細調
矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度連續可調
三角波： 5Hz-250KHz ＞ 1V
4 、連續計數脈沖：輸出頻率 0.5-300KHz 。
5 、單次脈沖：每次可輸出一對正負脈沖。
6 、儀表部分
（ 1 ）真有效值交流數字電壓表一只，測量范圍： 0-500V ， 0.5 級，三位半數顯。
（ 2 ）真有效值交流數字電流表一只，測量范圍： 0-2000mA ， 0.5 級，三位半數顯。
（ 3 ）直流數顯電壓表一只，測量范圍： 0-200V ， 0.5 級，三位半數顯。
（ 4 ）直流數顯電流表一只，測量范圍： 0-2000mA ， 0.5 級，三位半數顯。
（ 5 ）單相智能型功率、功率因數表
由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率。功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢。
（ 6 ）指針式直流微安表一只，量程 100uA ，精度 1.5 級。
7 、七段譯碼器： 6 組七段譯碼器及對應譯碼顯示數碼管
8 、邏輯電平顯示： 8 位 LED 顯示器
9 、邏輯電平開關： 8 位開關電平輸出
10 、實驗管理器
平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源功能，此外自動記錄由于接線或操作錯誤造成的漏電告警總次數，為學生實訓技能考核提供一個統一的標準。
（二）實訓掛箱及配件
1 、 DGJ-01 直流電路基本原理掛箱（一）
2 、 DGJ-02 直流電路基本原理掛箱（二）
3 、 DGJ-03 交流與磁電路電路基本原理掛箱（三）
4 、 DGJ-04 交流三相負載掛箱（四）
5 、 DGJ-05 基本定律定理掛箱（五）
6 、 DZJ-01 三極管放大電路
7 、 DZJ-02 場效應管及負反饋放大電路
8 、 DZJ-03 集成運算放大器應用（一）
9 、 DZJ-04 集成運算放大器應用（二）
10 、 DZJ-05 集成運算放大器應用（三）
11 、 DZJ-06 振蕩電路和功放電路
12 、 DZJ-07 直流穩壓電源電路
13 、 DZJ-08 數字電路
14 、 DZJ-09 綜合實訓
15 、網孔板及電氣控制元器件（網孔板 1 塊，三相閘刀 1 把，交流接觸器 4 只，時間繼電器 1 只，熱繼電器 1 只，鐵殼按鈕 2 只，接線端子排 20 孔）
16 、三相鼠籠交流電機 1 臺（ 380V Y/△ 180W ）
17 、連接線一套
18 、尖嘴鉗、螺絲刀、剝線鉗等工具一套
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。
三、實訓項目
（一）電工基礎技能實訓
（ 1 ）直流電路基本原理
1 ．電工儀表的使用與測量誤差的計算
2 ．減少儀表測量誤差的方法
3 ．伏安法測電阻
4 ．電源外特性的測定
5 ．電阻的串并混聯
6 ．電流表工作原理
7 ．電壓表工作原理
8 ．歐姆表工作原理
9 ．歐姆定律
10 ．互易定理
11 ．載維南定理
12 ．諾頓定理 |
3 ．惠斯通電橋
14 ．負載獲得追大功率的條件
15 ．電阻與溫度的關系：用伏安法沒出燈絲在不同電壓下的阻值
16 ．基爾霍夫弟一定律
17 ．基爾霍夫第二定律
18 ．電路中電位的測量
19 ．迭加定律
20 ．樓梯開關兩地控制
21 ．電壓控制電流源
22 ．電壓控制電壓源 |
（ 2 ）交流與磁路基本原理
1 ．串并聯電路
2 ．電容器的串并混聯電路
3 ．電容 C 在交直流中的作用
4 ．單相交流電路
5 ．日光燈電路的連接
6 ．提高功率因數的方法
7 ．交流電路參數的測量
8 ．正弦交流電路中 RLC 元件的特性
9 ．電焊變壓器原理
10 ．變壓器空載實驗
11 ．變壓器有載實驗
12 ．交流互感器原理
13 ．電壓互感器原理
14 ．磁耦合線圈的反接
15 ．磁耦合線圈的順接 |
16 ．三相負載星形聯接
17 ．三相負載三角形聯接
18 ．星形和三角形電路的等效互換
19 ．星形和三角形互換
20 ．諧振電路
21 ． RC 選頻網絡
22 ．一階 RC 電路的過渡過程
23 ．一階 RL 電路的過渡過程
24 ．二階電路的響應
25 ． RL 串聯電路
26 ． RC 串聯電路
27 ． RCL 并聯電路
28 ．電感在交直流中的作用
29 ．通電斷電自感現象 |
（ 3 ）電氣控制
1 ．三相鼠籠式異步電動機的使用
2 ．三相異步電動機直接啟動控制
3 ．三相異步電動機點動控制 |
4 ．三相異步電動機自鎖控制
5 ．接觸器聯鎖的正反轉控制
6 ．接觸器和按鈕雙重聯鎖正反轉控制 |
（二）電工技術實訓
（ 1 ）模擬電路基本技能實訓
1 ．二極管的正向特性
2 ．二極管的反向特性
3 ．二極管的開關特性
4 ．二極管嵌位器
5 ．二極管限幅器
6 ．三極管輸入輸出特性
7 ．三極管基本放大器
8 ．三極管限幅器
9 ．恒壓源電路
10 ．恒流源電路
11 ．三極管開關特性
12 ．三極管實用電路
13 ．低頻小信號放大器
14 ．帶負載單極小信號電壓放大
15 ．電壓負反饋偏置電路
16 ．串聯電流負反饋電路
17 ．串聯電壓負反饋電路
18 ．并聯電壓負反饋電路
19 ．并聯電流負反饋電路
20 ．射極輸出電路
21 ．自主射極輸出電路
22 ．用電阻提高發射極電位
23 ．用穩壓管提高發射極電位
24 ．用負反饋消除自激振蕩
25 ．單管小信號放大器
26 ．雙管兩極放大器
27 ．結型效管放大器
28 ．場效應管分壓式自偏壓電路
29 ．用電容衰減高頻電壓
30 ．射極跟隨器
31 ．差動放大器
32 ．長尾式差動放大器
33 ．差動輸入單端輸出
34 ． OTL 互補對稱放大器
35 ． OTL 功率放大器
36 ．差動輸入運算放大器
37 ． RC 移相振蕩器
38 ． PC 橋式振蕩器
39 ．電感式振蕩器
40 ．石英晶體振蕩器
41 ．電容三點式振蕩器
42 ．變壓器反饋式振蕩器
43 ．雙 T 選頻網絡
44 ．矩形波振蕩器
45 ．鋸齒波振蕩器
46 ．正弦波振蕩器
47 ．音頻振蕩器
48 ．正弦波余弦波振蕩器 |
49 ．差動放大器基本電路
50 ．恒流源差動放大器
51 ．雙電源差動放大器
52 ．單端輸入單端輸出
53 ．差動輸入雙端輸出
54 ．恒壓源恒流源
55 ．三管 OTL 互補對稱放大器
56 ．四管 OTL 互補推挽功率放大器
57 ．集成功率放大器
58 ．二極管的伏安特性
59 ．電容隔直特性
60 ．三極管基本放大原理
61 ．共基極電路
62 ．共發射極電路
63 ．共集電極電路
64 ．分壓式電流負反饋偏置電路
65 ．用熱敏電阻穩定工作點
66 ．二極管穩定工作點
67 ．共源極放大電路
68 ．共漏極放大電路
69 ．共柵極放大電路
70 ．同相運算放大器
71 ．同相輸入保護措施
72 ．基本同相運算電路
73 ．反相運算基本電路
74 ．反相輸入保護措施
75 ．同相輸入求和運算
76 ．雙端輸入求和運算
77 ．反相輸入求和運算
78 ．簡單的過零比較電路
79 ．雙限比較電路
80 ．基本帶通慮波電路
81 ．矩形波振蕩器
82 ．變壓整流濾波電路
83 ．橋式整流穩壓電路
84 ．倍壓整流電
85 ．三端集成穩壓
86 ．三端可調集成穩壓
87 ．電子濾波器
88 ．連續可調穩壓電源
89 ．穩壓電源軟啟動
90 ．阻容二極管儲發可控硅
91 ．電子調壓器
92 ．晶閘管觸發電路
93 ．具有放大環節的穩壓電源
94 ．并聯穩壓電源
95 ．串聯穩壓電源 |
（ 2 ）數字電路基本技能實訓
1 ． TTL 集成邏輯門的參數測試
2 ． CMOS 邏輯門的參數測試
3 ． TTL 集成電極開路門與三態輸出門的應用
4 ． 與、非、或、與非門電路實驗
5 ． 半加器電路實
6 ． 全加器電路實驗
7 ． RS 觸發器實驗
8 ． D 觸發器實驗
9 ． JK 觸發器實驗
10 ． T 觸發器實驗
11 ． JK 型觸發器轉換成 D 觸發器
12 ． D 型觸發器轉換成 JK 觸發器
13 ． 計數器實驗
14 ． MSI 移位寄存器及其應用
15 ． 譯碼器及其變換方式 |
16 ． MSI 數據選擇器及邏輯設計
17 ． 微分型單穩態電路
18 ． 環形多諧振蕩器
19 ． 利用門電路構成編碼器、分配器、選擇器
20 ． 組合電路的設計之一一一編碼轉換
21 ． 組合電路的設計之二一一顯示電路
22 ． 同步時序電路的設計
23 ． 計算機時序電路的設計
24 ． 集成定時器測試及應用
25 ． CMOS 集成 A/D 、 D/A 轉換電路實驗
26 ． 二極管非門、或非門電路
27 ． 三極管非門、與非門、或非門電路
28 ． 異步十進制減法計數器
29 ． 異步十進制加法計數器
30 ． 綜合能力培訓實驗一一電子秒表 |
（ 3 ）綜合電路實訓
1 ．溫控電路
2 ．排風扇自動啟閉電路
3 ．光控電路
4 ．光控電路開關
5 ．航檔燈
6 ．音樂門鈴電路 |
7 ．電子門鈴電路
8 ．電子報警器
9 ．音樂報警器
10 ．閃光燈
11 ．家用臺燈調光電路 |
