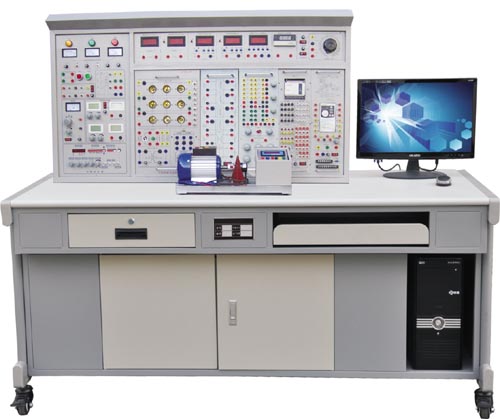

一、概述 高性能電工電子電拖及自動化技術實訓與考核裝置裝置是我公司吸取國內外同類產品合理的實訓方法，、科學的實訓手段并加以消化、整合、提高而研制的針對高等院校、職業技術教育而開發的綜合性實訓考核裝置。其適用各類職業院校、中專、技校電工、電子、電拖、機電一體化、自動化等專業的教學和從事相關專業的技術人員實訓考核。裝置有機地融合了電工、電子、電力拖動、 PLC 、變頻器等實訓內容，配備多塊可自由組合的實訓掛箱，實現了教學資源共享，一機多用；創造性地把教學管理、教材、教案、實訓、認證、考核融于一體，大大節省實訓用房、減少管理人員，經濟效益顯著，其是高等院校、中專、技術、職業學校及各類培訓鑒定機構新建、改建實訓室的要求的電工電子實訓考核裝置 。
二、特點 1 、安全性能高：實訓屏上 380V 交流輸出處設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。配備漏電保護裝置，通過啟動停止按鈕控制實訓臺工作電源。 2 、測量?jī)x表精度高，采用數字化、智能化模式，符合現代測量發展方向。 3 、綜合性強：使電工、電子、電力拖動、 PLC 、變頻調速多門學科有機組合在一個實訓臺上，能按工廠現場操作規程進行小型工程設計實訓。 4 、實訓的深度和廣度根據需要可作靈活的調整，裝置采用掛箱式結構，更換便捷，并可自由組合，滿足不同的實訓要求，添加部件即可擴展功能或開發新的實訓項目。 5 、實訓臺結構合理、性能優越、配套完整，根據弱電和強電配置不同的實訓連接線及相應的插座，使用安全、可靠。 三、技術性能： 1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz 2 、溫度： -10℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ） 3 、裝置容量：＜ 1.5KVA 4 、重量： 220Kg 5 、外形尺寸： 1600mm × 700mm × 1500mm 四、實訓裝置基本配置及功能 本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。 （一）實訓屏 實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下： 1 、控制及交流電源部分 （ 1 ）提供三相固定 380V 交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。 （ 2 ）提供單相 0 ～ 250V/ 2A 連續可調交流電源一路（配備一臺 0.5KVA 單相調壓器）。同時經整流環節可得一組 0-240V 連續可調直流電源，有表指示輸出電壓值。 （ 3 ）提供～ 220V 插座 2 只，為外部設備提供工作電源。 （ 4 ）配備實訓用 250V/30W 日光燈管及支架一套。用于日光燈電路連接等實訓。 2 、直流電源部分 （ 1 ）雙路恒流穩壓電源，二路輸出電壓均為 0-30V ，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出追大電流為 1.5A ，具有預設式限流保護功能，輸出有 0.5 級數字電流表、電壓表指示，電壓穩定度 10 -2 ，負載穩定度 10 -2 ，紋波電壓 5mv 。 （ 2 ）低壓 直流穩壓電源： +5V ， +24V 、 ±12V ，具有短路保護功能。 （ 3 ）恒流源：一路 0-500mA 連續可調恒流源，分 2mA 、 20mA 、 500mA 三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。 3 、 函數信號發生器 ： 3.1 波形：正弦波、三角波、方波、脈沖波、鋸齒波、 TTL 方波。 3.2 頻率范圍：由 0.1Hz 到 2MHz ，分七個頻率檔級。 3.3 正弦波失真度； 10-30Hz<3% 30Hz-100KHz≤1% 3.4 方波響應 : 前沿 / 后沿 ≤100nS （開路） 3.5 追大輸出幅度 ( 開路 ) ： f ＜ 1MH 幅度 ≤15VP-P ； 1M ＜ f≤2MHz≤11Vp-p 3.6 直流偏置 ( 開路 ) ： ±l0V 3.7 輸出阻抗 Z ： Z O =50Ω±5Ω 3.8 占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍 10% ～ 90 ％。 3.9 壓控振蕩 (VCF) ：加外加直流電壓 0±5V 變化時，對應的頻率變化大于 l00:1 。 3.10 輸出衰減： 20dB 40dB 60dB 4 、頻率計數器： 4.1 測頻范圍： lHz ～ l00MHz ，六位數顯。 4.2 閘門時間： 0.01S 、 0.1S 、 1S 、 10S 4.3 輸入阻抗 (AC 耦合 ) ：電阻分量約 500KΩ ，并聯電容約 100P 。 5 、智能型真有效值交流數字電壓表 交流數字電壓表 1 只，采用美國模擬器件公司生產的新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍： 0-500V ，頻率范圍： 10Hz-20Hz 。檔位自動調節。測量精度為 0.5 級。具有數據存儲與查詢功能。 6 、智能型真有效值交流數字電流表 交流數字電流表 1 只，采用美國模擬器件公司生產的新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍： 0 -5A ，頻率范圍： 10Hz-20Hz 。測量精度為 0.5 級。具有數有數據存儲與查詢功能。 9 、智能型功率、功率因數表 由 24 位專用 DSP 、 16 位高精度 A/D 轉換器和高 MPU 單元設計構成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 0.1 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲測量數據，供隨時查閱。 10 、真有效值交流數字毫伏表 能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍 1mV ～ 450V （有效值），測試基本精度達到 ±1% ，自動換檔，三位半數字顯示，每檔均有超量程告警、指示功能。頻率測試范圍 10Hz ～ 600KHz ，輸入阻抗 1MΩ ，輸入電容 ≤30pF 。 （二）實訓掛箱 1 、 DGJ-10 電路基礎實訓（一） 完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成 R 、 L 、 C 串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得追大功率的條件、電阻的串、并聯等實訓。 2 、 DGJ-11 電路基礎實訓（二） 提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。 3 、 DGJ-12 交流電路實訓（一） 提供電阻、電感、高壓電容（ 0.47uF/500V 、 1uF/500V 、 2.2uF/500V 、 4.7uF/500V ），完成日光燈功率因數提高實訓、 RLC 串聯交流電路實訓、 RLC 并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。 4 、 DGJ-14 電路基礎實訓（三） 儀表量程擴展實訓（電流表、電壓表量程的擴展）。 5 、 DGJ-15 電工綜合技能實訓（一） 電流表、電壓表和歐姆表的設計。 6 、 DGJ -16 電工綜合技能實訓（二） 運算放大器的應用實訓、報警保護電路的設計及其應用實訓、互感器的應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。 7 、 DGJ-17 鐵芯變壓器、互感 / 電度表實訓 鐵芯變壓器一只（ 50VA 、 36V/220V ），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，兩個空心線圈 L1 、 L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根，燈泡負載九個只，電度表一只，規格為 220V 、 3/ 6A ，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便。 8 、 DZJ-20 電子技術實訓（一） 提供低壓交流電源（ 0V 、 6V 、 10V 、 14V 抽頭各一路及中心抽頭 17V 兩路）、三極管、二極管、穩壓塊、電阻、單結晶體管、蜂鳴器等。實訓箱還配有單管 / 負反饋兩極放大器、射極跟隨器、 RC 串聯選頻網絡振蕩器、差動放大器及低頻 OTL 功率放大器共五塊固定線路實訓板�？刹捎霉潭ň�路或分立元件靈活組合進行實訓。 9 、 DZJ-21 電子技術實訓（二） 提供四位十進制譯碼顯示器、 8 位邏輯電平開關、 8 位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為 0.5Hz ～ 300KHz 連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（ 9P 、 14P 、 16P 、 28P 、 40P 若干只）。實訓箱還配有單管 / 負反饋兩級放大器、射極跟隨器、 RC 串聯選頻網絡振蕩器、差動放大器及低頻 OTL 功率放大器共五塊固定線路實訓板。可采用固定線路或分立元件靈活組合進行實訓。 10 、 Zhy-04 繼電接觸控制（一） 熔斷器 5 只、按鈕 1 只、變壓器 1 只（ 380V/36+6.3 ）、轉換開關 1 只、紅綠燈 3 只、整流電路 1 只、能耗制動電阻（ 510Ω/50W ） 3 只、交流接觸器 1 只、熱繼電器 1 只。 11 、 Zhy-05 繼電接觸控制（二） 交流接觸器 3 只、通電延時時間繼電器 1 只、熱繼電器 1 只、控制按鈕 3 只。 12 、 Zhy-06 繼電接觸控制（三） 行程開關 4 只、倒順開關 1 只、熱繼電器 1 只。 13 、 PLC 主機掛箱 配三菱 FX1N-40mR 主機，集成數字量 I/O （ 24 路數字量輸入， 16 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 14 、 PLC 實訓演示掛箱
15 、變頻器實訓掛箱 配置三菱 FR-S520 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。 16 、電機導軌及光碼盤測速系統 含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌 1 幅，道軌平整度好，無應力變形，同心度好。 17 、工控組態軟件一套： 打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。 18 、 PLC 仿真實訓軟件一套： （ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態 （ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查 （ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能 （ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查 19 、三相鼠籠異步電動機（ 200V Y 接） 1 臺 20 、三相鼠籠異步電動機（ 380V Y/△ ） 2 臺 21 、連接線一套 22 、尖嘴鉗、螺絲刀、剝線鉗等工具一套 （三）實訓桌 實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。 三、實訓項目 （一）電工基本技能實訓
模擬電路基本技能實訓
數字電路基本技能實訓
電工綜合技能實訓
電力拖動技能實訓
PLC 與變頻綜合實訓 （ 1 ） PLC 基本技能實訓 1 .PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等） 2. 典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等） 3.PLC 仿真實訓 （ 2 ） PLC 模擬控制應用實訓
（ 3 ） PLC 實物控制實訓
（ 4 ） PLC 高級技能實訓（設計、安裝、調試及檢修）
（ 5 ）基于變頻器的電機拖動與控制實訓
（ 6 ） PLC 、變頻器的電機拖動與控制實訓 1 . 基于 PLC 通信方式的多段速選擇變頻調速 3 . 基于 PLC 通信方式的變頻器閉環調速 2 . 基于 PLC 通信方式的變頻器開環調速
